Q：AX50C设备都有哪些接口和按键？

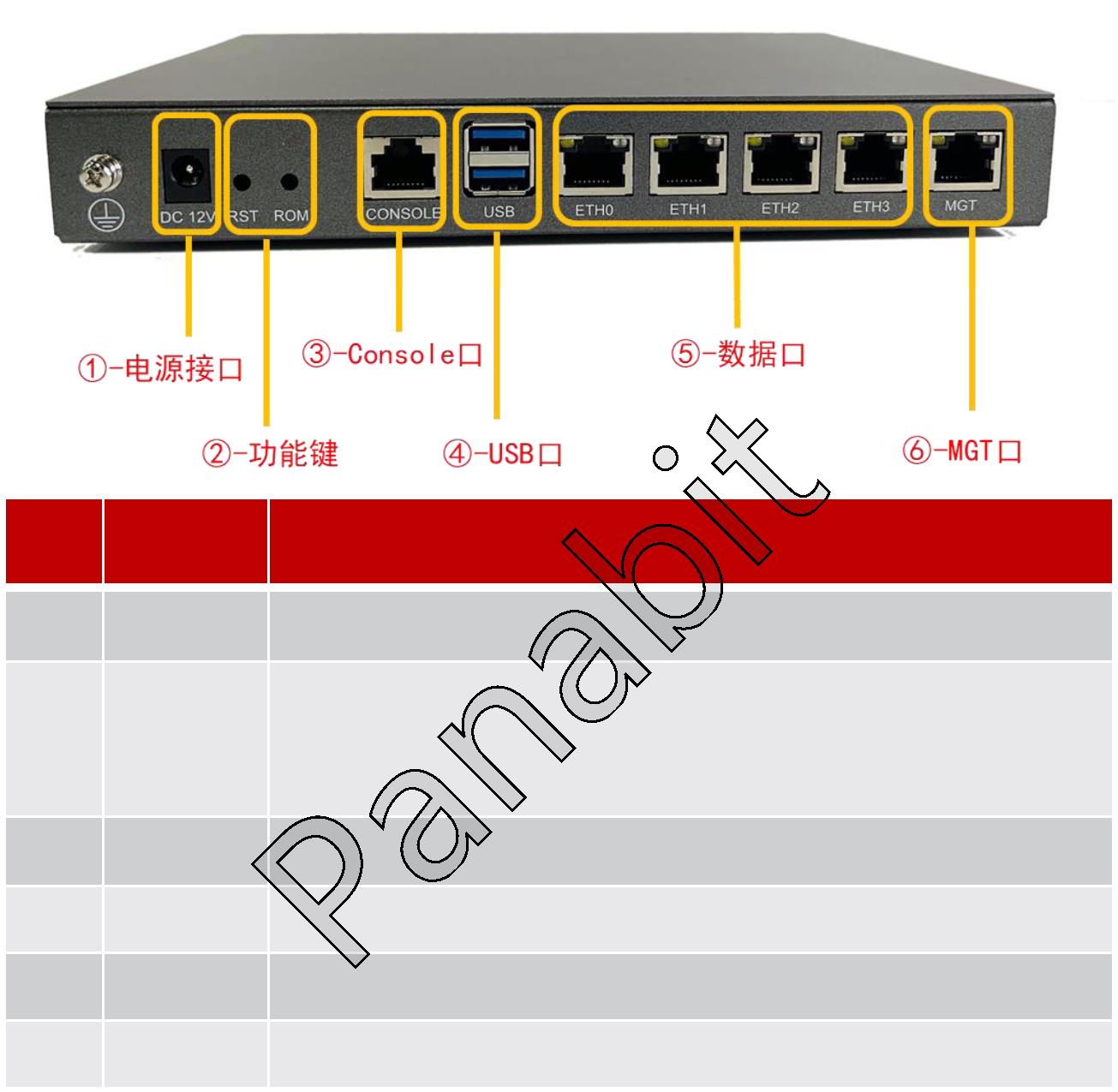

A：设备上的接口/按键如下图所示：
编号 接口/按键 说明
① 电源接口 用于连接电源线（DC 12V）给设备供电
RST：复位键，长按 6s可将设备恢复出厂设置
② 功能键
ROM：用于刷新设备固件
③ Console接口 可通过 Console口登录设备命令行界面进行管理设备
④ USB接口 两个 USB接口，可以连接键盘、U盘等
⑤ 数据口 千兆电口，传输转发业务流量，可自定义配置为 WAN口、LAN口、网桥接口等
⑥ MGT口 千兆电口，设备的管理端口，不承载业务数据，用于对设备进行 Web管理等
Q：AX50C设备上的 5个电口，都可以用来转发数据吗？
A：只有 AX50C 的 4 个数据口（ETH0-ETH3）才能进行数据的转发，MGT 口仅用于管理设备，
以及一些其他控制功能。
Q：AX50C设备如何登录进行管理？
A：推荐通过 MGT口，使用 Web方式对设备进行管理，通过 Web管理页面可进行全部管理动
北京派网软件有限公司 第 1 页 www.panabit.com
AX50C常见问题指南
作。系统的 Web管理界面支持目前市面主流的几种浏览器，如 Edge、Firefox、Chrome等，
建议使用 Chrome，推荐最小屏幕分辨率为 1280x1024。

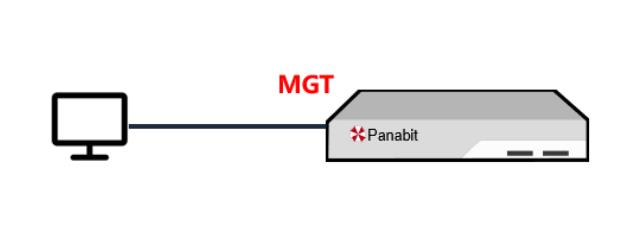

首次登录设备时，可以使用 PC 通过网线直连设备的 MGT 口，MGT 口的默认 IP 地址为
192.168.0.200/24，将 PC的 IP地址设置为与 MGT口同网段，如 192.168.0.110/24.

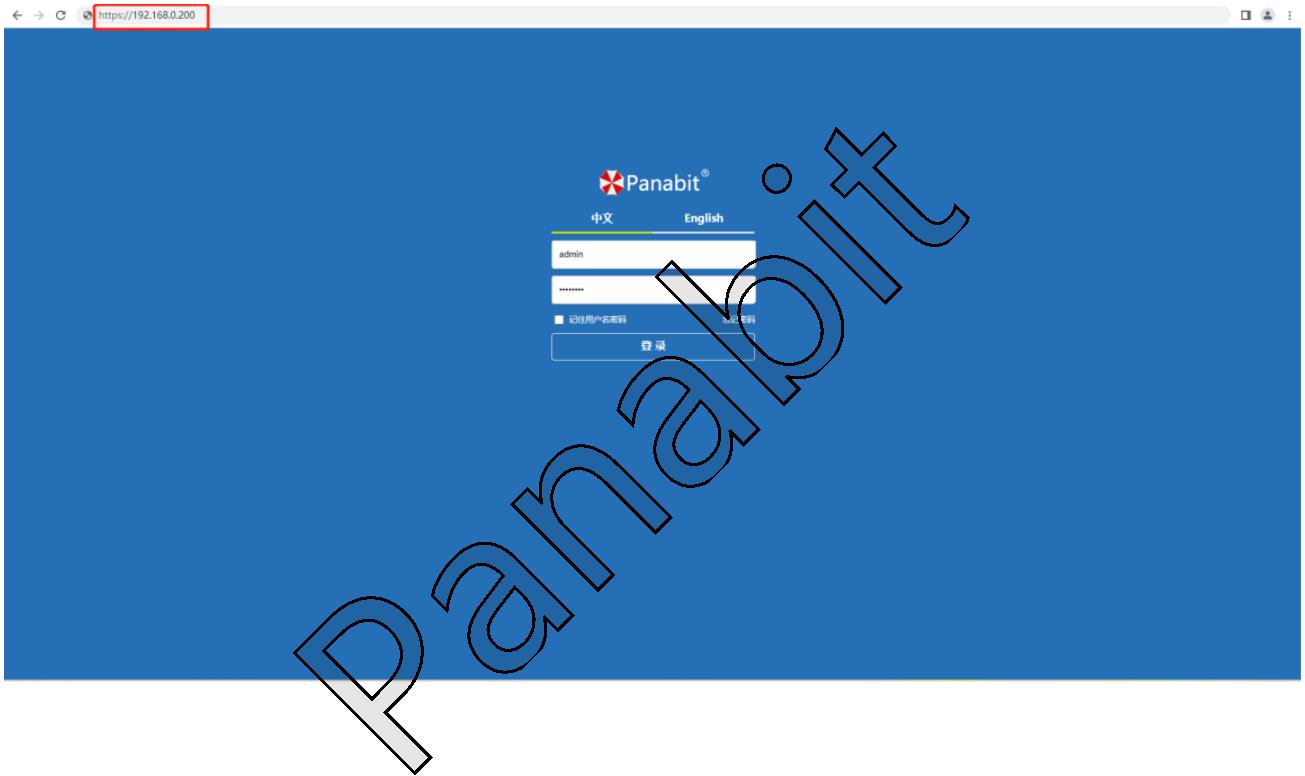

设置后，PC 通过浏览器访问 https://192.168.0.200，登录界面如下图，默认的管理账户
是：admin，密码是：panabit
Q：为什么设备我都还没配置，系统就已经显示 CPU占用率超过了 50%？
A：这是设备自身系统的特性，系统默认会占用部分核心，以实现高性能，因此一般情况下
无需担心 CPU占用率的问题。
Q：如何修改 Web默认密码？
A：进入【系统维护】-【系统用户】界面，可进行修改：
北京派网软件有限公司 第 2 页 www.panabit.com
AX50C常见问题指南
Q：如何修改设备的管理地址？
A：在【系统维护】-【系统设置】中进行修改。

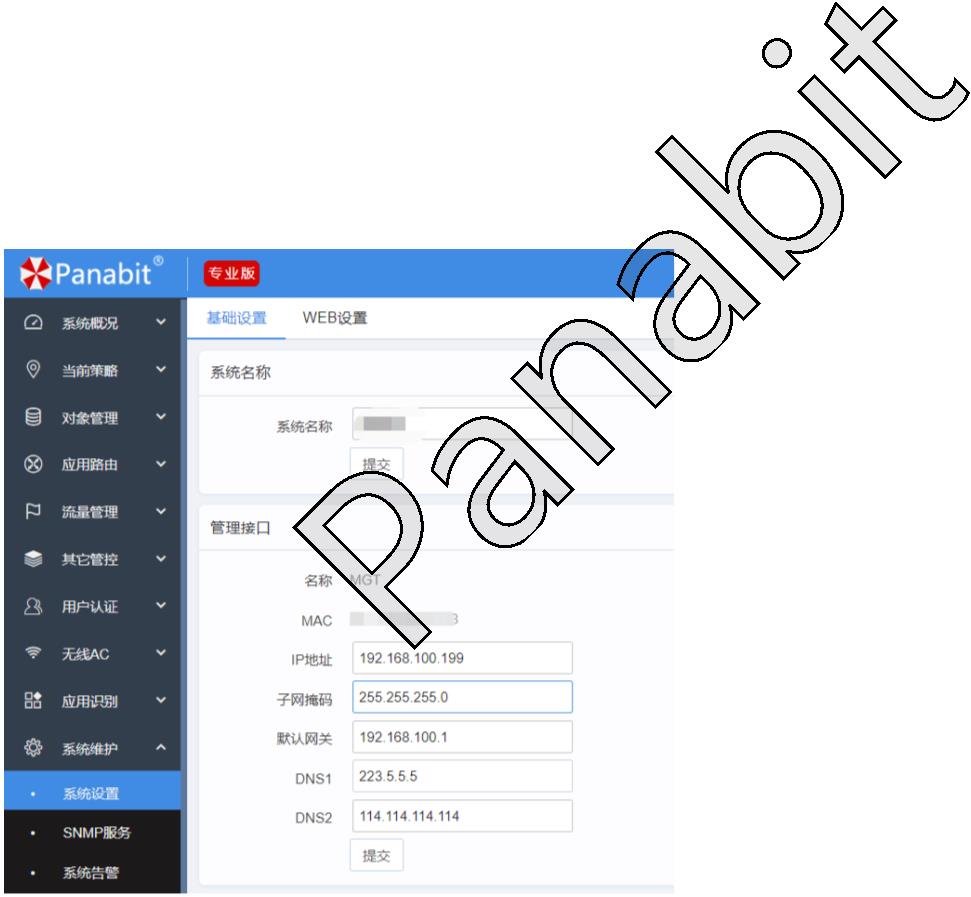

示例：将 MGT（管理口）地址修改为 192.168.100.199/24，网关为 192.168.100.1，DNS为
223.5.5.5与 114.114.114.114。点击【提交】即可修改成功。
管理口地址修改后，请使用 https://[新的管理口地址] 进行设备的登录（需确保 PC与 MGT
口路由可达）。如无特殊情况，请确保管理口配置的地址能够访问互联网。
Q：AX50C应该怎样部署在网络之中？

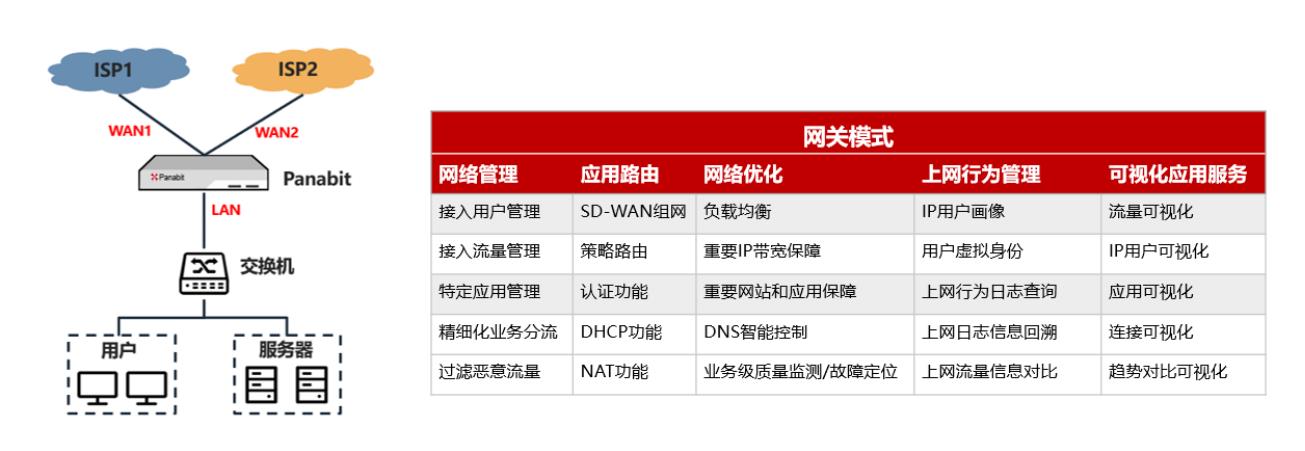

A：设备可以配置为网关模式、网桥模式与旁路模式等形式部署在网络中，具体的部署形式
北京派网软件有限公司 第 3 页 www.panabit.com
AX50C常见问题指南
则需要参考实际的网络需求。
⚫ 网关模式：以网关的形式，部署在网络的出口。主要为网络提供内网 DHCP、PPPOE认证、
Web认证、高性能 NAT、多链路负载均衡等服务。

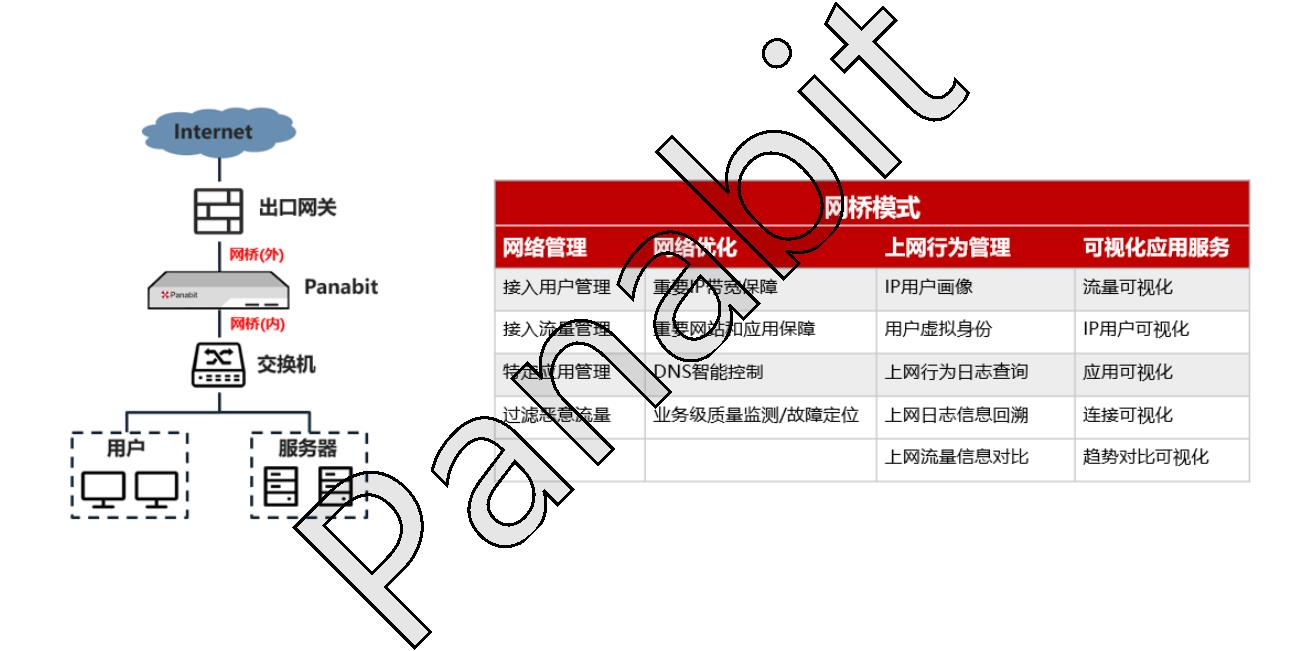

⚫ 网桥模式：以网桥的形式，串接在核心交换机与出口之间，网桥相对上下联设备来说是
完全透明的。主要用来做流量控制、上网行为管理等。

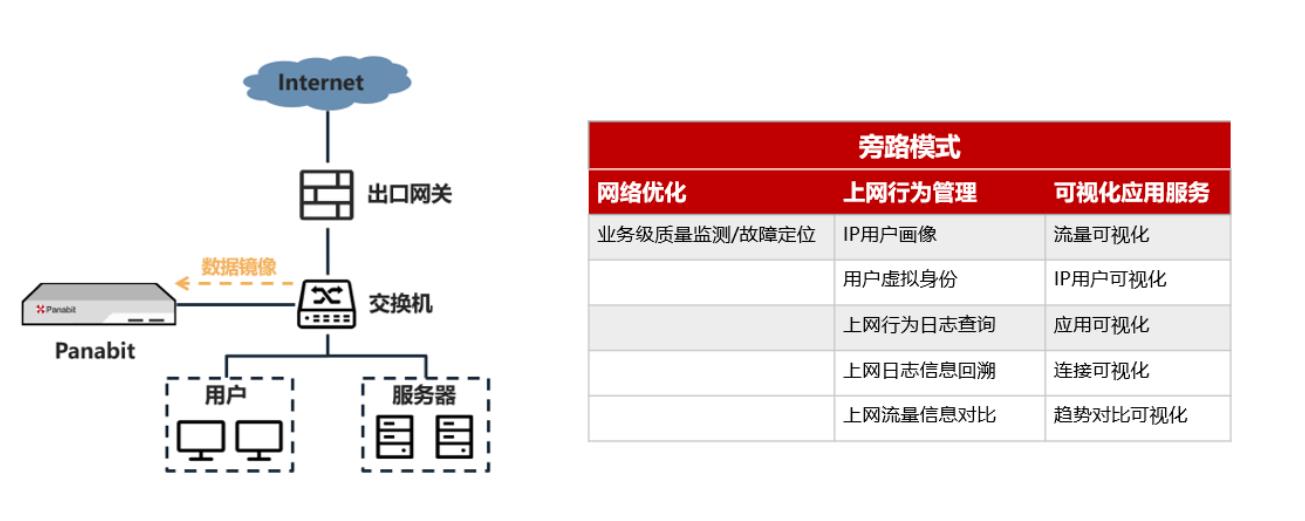

⚫ 旁路模式：数据通过镜像或者分光的方式将流量牵引到设备的数据接口，设备在旁路对
数据报文进行分析，并可以配合 Panalog做大数据分析及展示。
北京派网软件有限公司 第 4 页 www.panabit.com
AX50C常见问题指南
Q：AX50C网关模式如何配置？
A：网关模式的基础配置步骤为：配置数据网卡→配置 LAN口→配置 WAN口→配置默认路由。
1） 配置数据网卡
进入【系统概况】-【网络接口】，确定每个数据网卡的接入位置，接局域网（LAN）的口设
置为“接内”，接广域网（WAN）的设置为“接外”。
2） 配置 LAN口

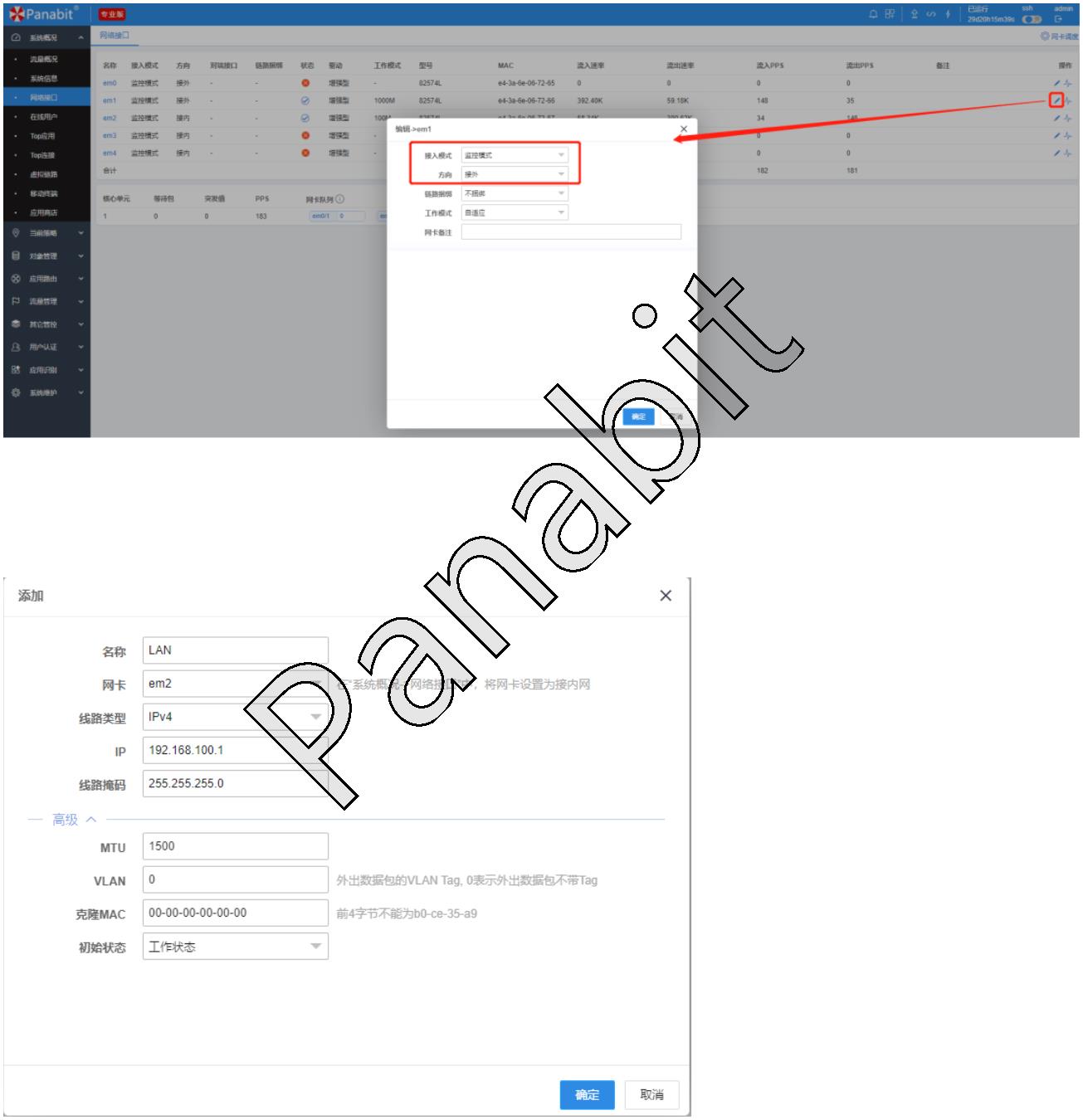

进入【应用路由】-【接口线路】-【LAN接口】，点击右上角的【添加】。
示例：配置线路名称为“LAN”，网卡选择 EM2（上一步中“接内”的网卡），IP 地址为
192.168.100.1，掩码为 255.255.255.0，其余不变。点击【确定】完成配置。
3） 配置 WAN口
进入【应用路由】-【接口线路】-【WAN线路】，点击右上角的【添加】。
北京派网软件有限公司 第 5 页 www.panabit.com
AX50C常见问题指南

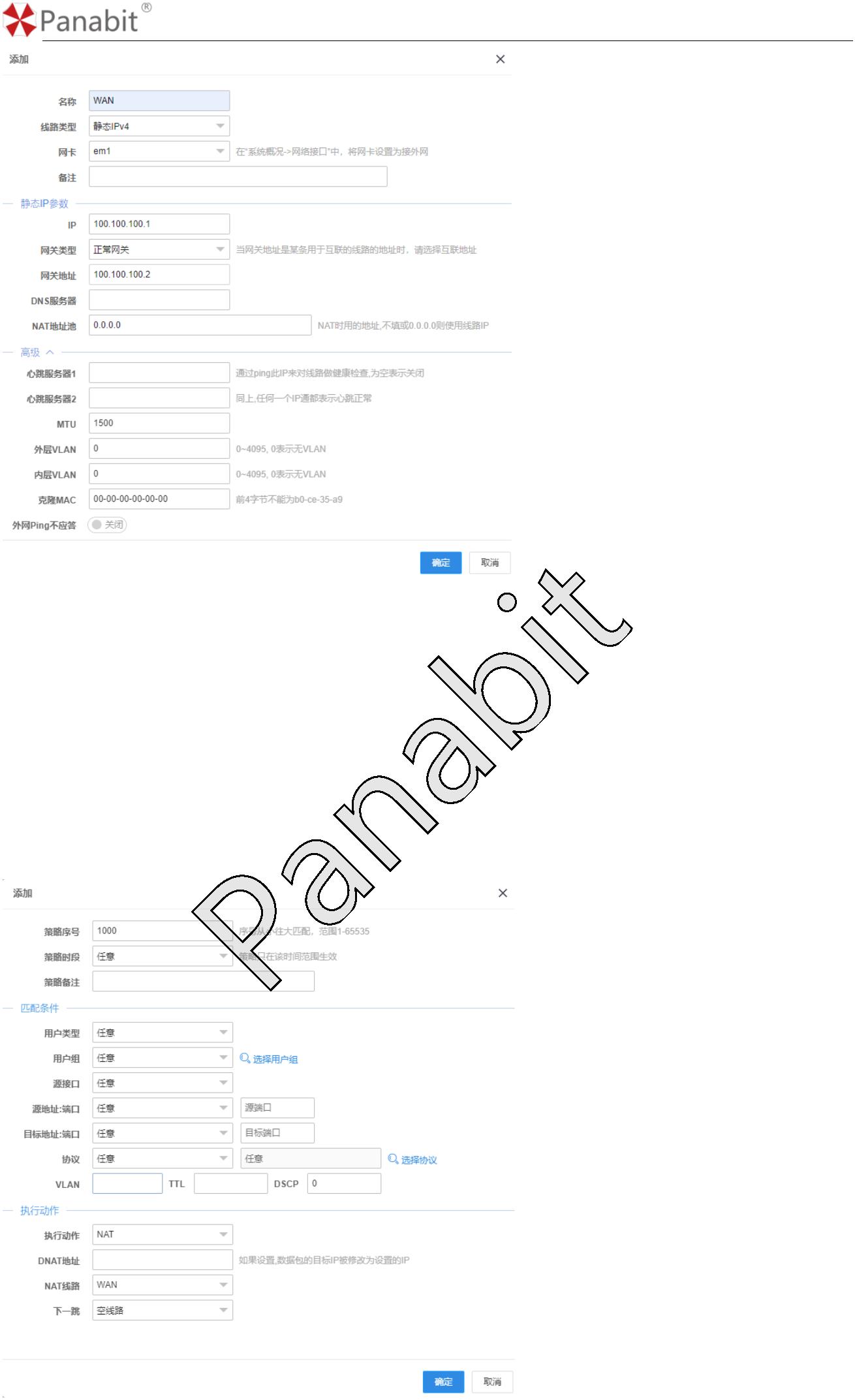

示例：配置线路名称为“WAN”，网卡选择 EM1（第一步中“接外”的网卡），IP 地址为
100.100.100.1，网关为 100.100.100.2，其余不变。点击【确定】完成配置。
注 ：WAN口除了静态 IP外，还可以配置为 DHCP、PPPoE、iWAN（派网自研隧道协议）、L2TP、
IPsec、GRE等。
4） 配置默认路由
进入【应用路由】-【策略路由】-【IPv4路由】，点击右上角的【添加】。
示例：配置策略序号为 1000的策略路由，“执行动作”为“NAT”，“NAT线路”为“WAN”， 其
北京派网软件有限公司 第 6 页 www.panabit.com
AX50C常见问题指南
余不变（相当于默认路由，所有流量经 WAN口 NAT转发）。点击【确定】完成配置。
Q：AX50C网桥模式如何配置？
A：网桥模式的基础配置为：配置数据网卡为网桥。
在【系统概况】-【网络接口】页面中，可看到所有的数据接口，并且对它们进行设置。设
置网桥时，每两个数据接口为一组网桥，将一个设置为“接内”，另一个设置为“接外”，
并且互为对端接口，这里需要注意的是每一对网桥的组成必须是两张网卡，相当于两口 2层

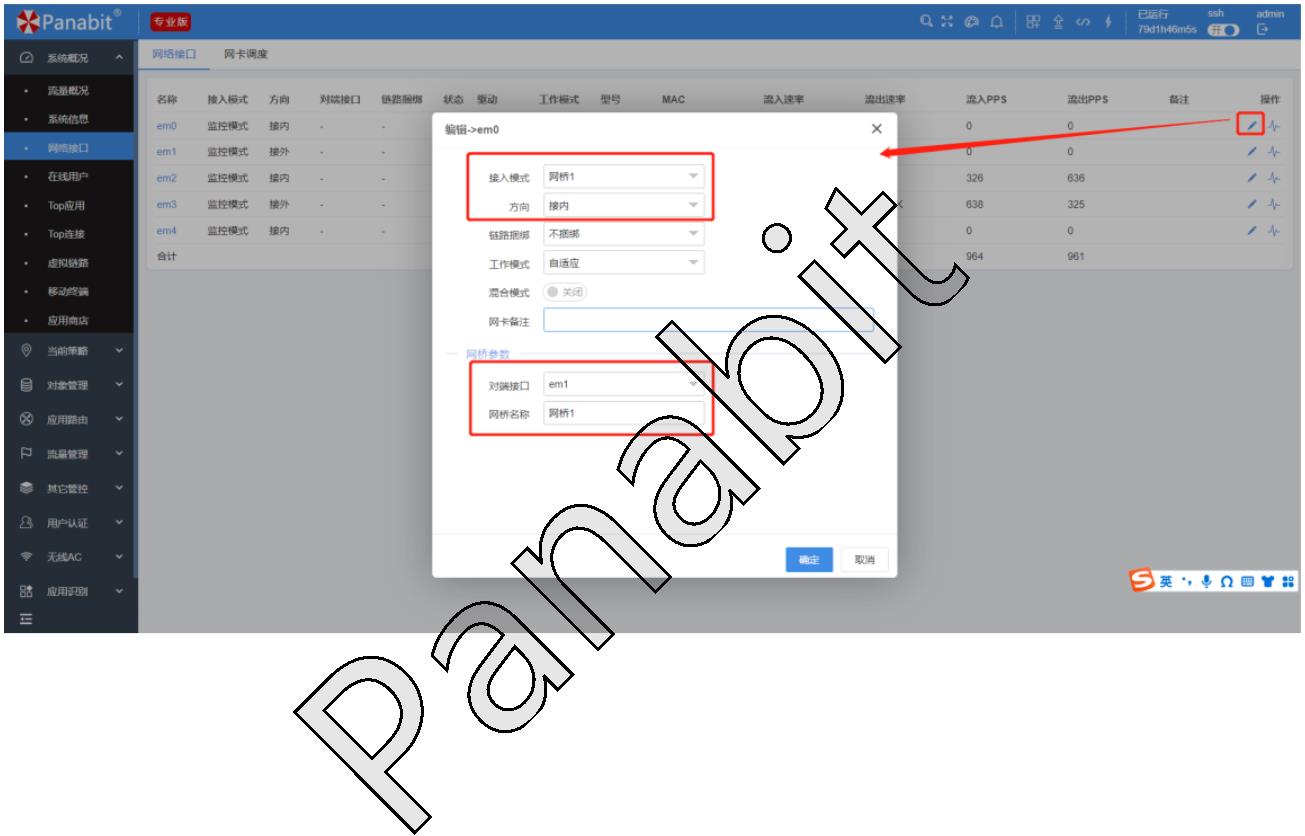

交换机一样，一进一出。设置数据接口的接入模式为“网桥”，设置如下图所示：
Q：AX50C旁路模式如何配置？
A：旁路模式的基础配置步骤为：配置数据网卡→区分流量上下行。
1） 配置数据网卡
在【系统概况】-【网络接口】页面中，设置数据接口的工作模式为“监控模式”；将数据
口接到核心交换机或其他镜像设备上；在核心交换机或其他镜像设备上将流量镜像到数据口
所接的端口上。
2） 区分流量上下行
旁路部署的情况下，可以通过交换机将网络的上行流量和下行流量分别镜像到 AX50C 设备
的两个不同网卡，由此来区分流量的上下行。
⚫ 针对上行数据做分析，交换机镜像“出”的数据，网卡接入位置设置“接内”；
⚫ 针对下行数据做分析，交换机镜像“入”的数据，网卡接入位置设置“接外”。
北京派网软件有限公司 第 7 页 www.panabit.com
AX50C常见问题指南
但是在实际环境中，因为交换机镜像端口的限制，很多用户是将上下行流量都通过同一个网
口镜像过来，这个时候，就需要其他设置来告诉 AX50C流量的上下行区分规则：

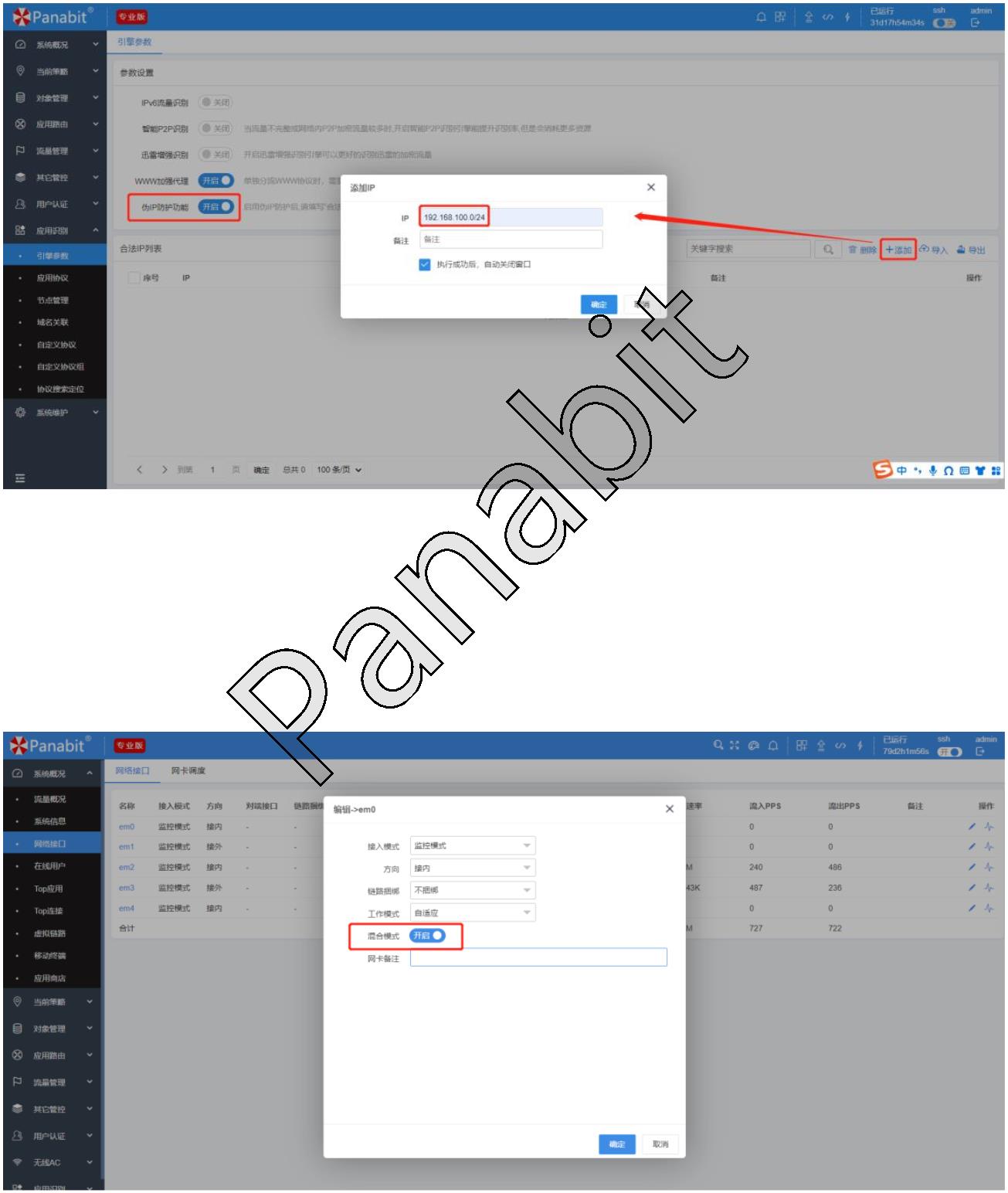

a) 伪 IP防护
进入【应用识别】-【引擎参数】，打开“伪 IP防护”功能，将内网 IP地址段填进去，AX50C
就可以区分上下行了。这个功能打开后，实际上就告诉设备，哪些 IP是内网的，源地址为
内网 IP的流量就是上行流量；源地址为外网 IP的就是下行流量。具体配置如下图所示：
b) 网卡混合模式
一些情况下，我们可能无法确切地知道内网合法的 IP地址段，因此无法通过设置【伪 IP防
护】来区分上下行，此时可以通过开启【网卡混合模式】来进行区分。
设置方法：进入【系统维护】-【网络接口】，点击网卡右侧的编辑按钮，开启混合模式。
开启网卡混合模式后，系统根据会话的源地址和目的地址流量来决定上下行，源->目方向为
上行，目->源方向为下行，并且以会话的源地址创建内网在线用户。
北京派网软件有限公司 第 8 页 www.panabit.com
AX50C常见问题指南
Q：AX50C的 MGT口和其他网卡接在同一个交换机下会产生环路吗？
A：不会。MGT口与其他网卡可以看作是两套彼此独立的系统，不会造成影响。
Q：我的办公网只有几十个终端，为什么网桥模式部署上线后，用户数到了好几百甚至几千
呢？
A：请检查网桥方向设置是否正确。

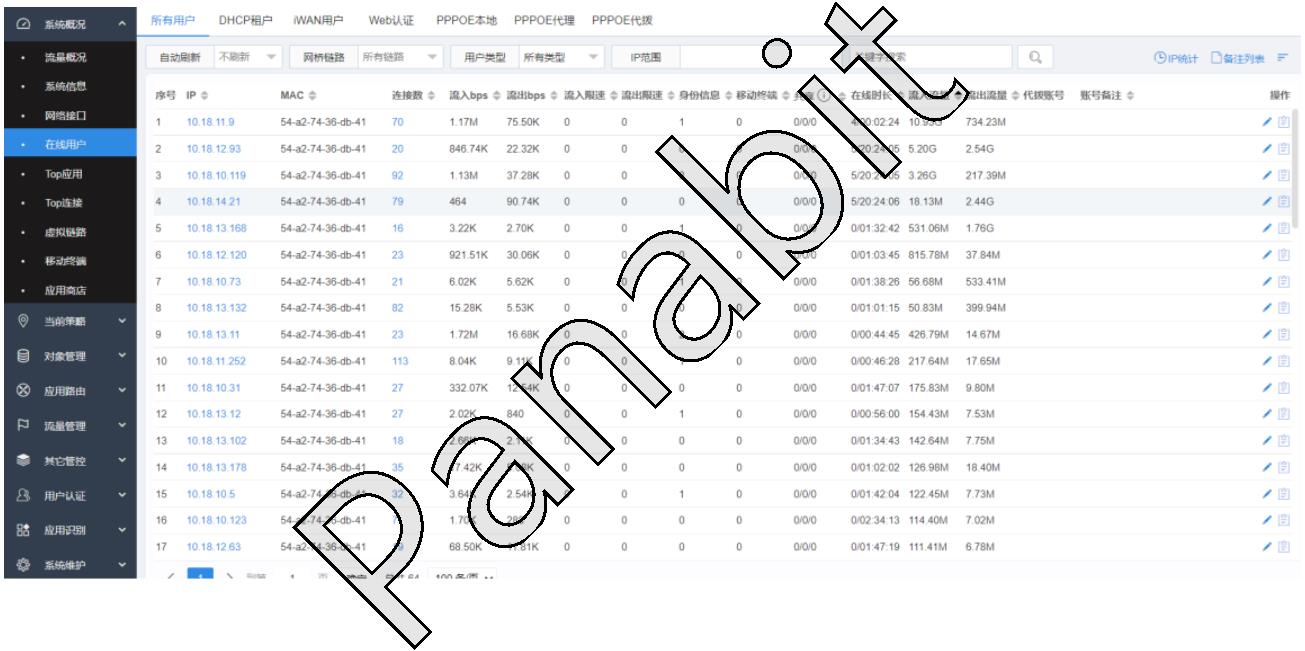

我们可以通过【系统概况】-【在线用户】里显示的 IP来确认网桥的方向设置是否正确。一
般而言，【在线用户】里显示的都是用户侧的 IP，如统计到的都是公网 IP，则需要调整网络
接口的网桥设置方向。

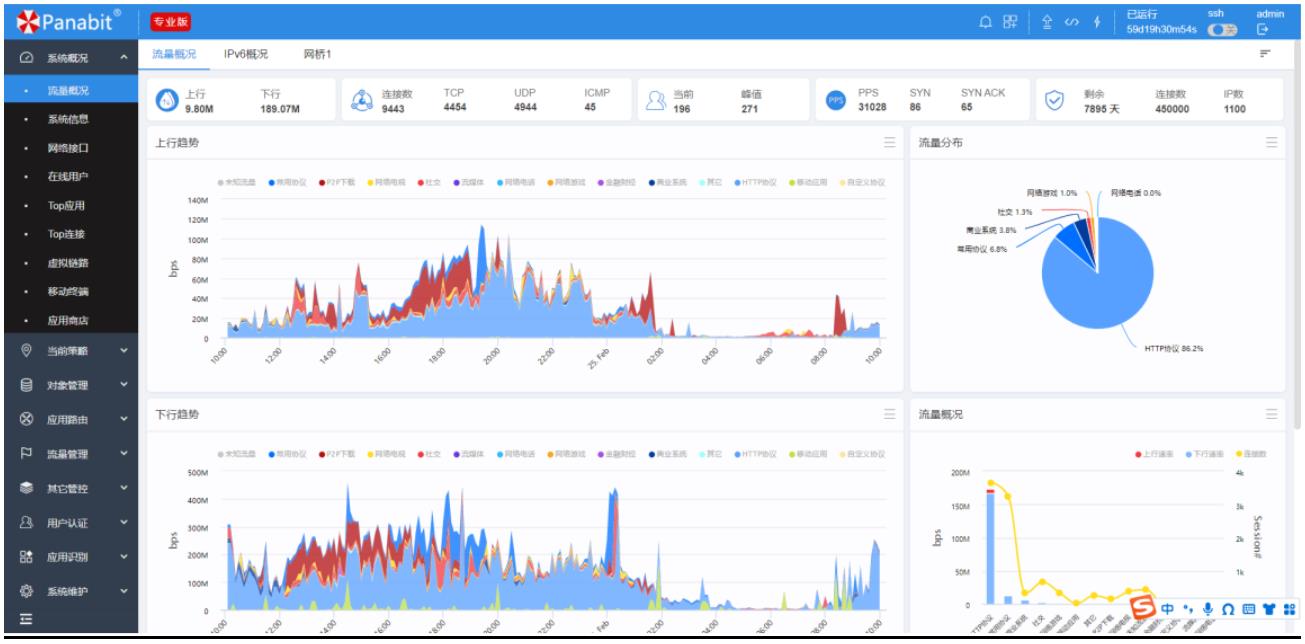

此外，也可以通过【系统概况】-【流量概况】界面，如上下行流量，流量分布等数据，确
定各项趋势统计的准确性。
北京派网软件有限公司 第 9 页 www.panabit.com
AX50C常见问题指南
Q：我第一次使用 Panabit的设备，有没有手册？
A：可以在 Panabit技术论坛进行下载：
https://bbs.panabit.com/forum.php?mod=viewthread&tid=10124&fromuid=264015
Q：设备的系统可以升级吗，如何升级？
A：设备出厂时已经是最新版本，派网官方也将在后续持续发布升级包，发布周期约为 6-8
周，用户可以在升级许可时间范围（默认为一年）内进行升级操作。

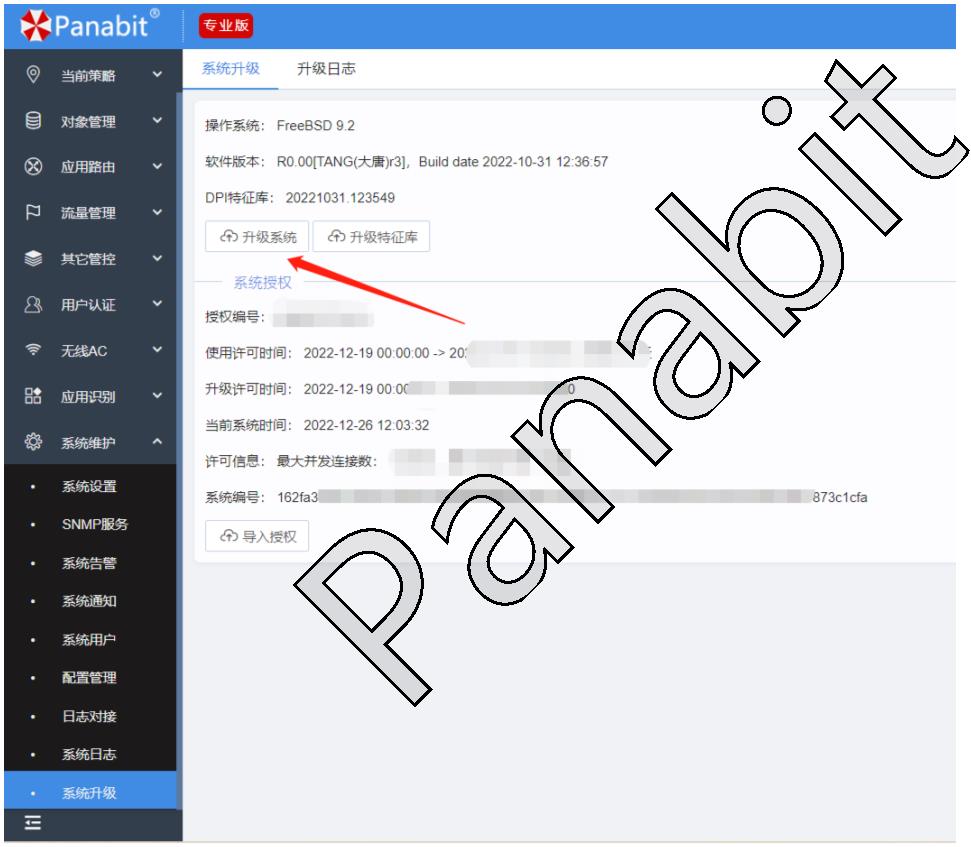

升级方法：进入【系统维护】-【系统升级】，点击升级系统，上传官方发布的升级包即可。
Q：我应该如何获取系统的升级包？
A：用户可以通过如下几种方式获取升级包：
⚫ 通过 Panabit官网下载中心 https://www.panabit.com/download进行下载；
⚫ 通过 Panabit技术论坛 https://bbs.panabit.com 下载。
北京派网软件有限公司 第 10 页 www.panabit.com
AX50C常见问题指南
Q：除了基础配置之外，我想实现其他功能，应该如何设置？
A：可以参考 Panabit入门讲解小视频。
Panabit页面功能介绍系列：
序号 名称 链接
https://mp.weixin.qq.com/s?__biz=MzUxODI3OTc3MA==&mid=2247488720&idx=1&sn=
第一讲 流量概况
26b854389a81c31c53fdf00c5eb8cc87&chksm=f98a13e5cefd9af38443f6880a211ebe0fe
2d3d5c0e6b30c2a8f42b2e222dca46d868c093380#rd
https://mp.weixin.qq.com/s?__biz=MzUxODI3OTc3MA==&mid=2247488722&idx=1&sn=
第二讲 系统信息
24fb05cfc3fdf0b7ef8554e869b235eb&chksm=f98a13e7cefd9af1c4a0850f97ed2746b81
db2865f6aaf9690eb239490945b86c5bfe288849b#rd
https://mp.weixin.qq.com/s?__biz=MzUxODI3OTc3MA==&mid=2247488724&idx=1&sn=
第三讲 网络接口
6f53ab64a57439b695544484b4d264a5&chksm=f98a13e1cefd9af761e4cb3219e106a272d
9653c0d64ea419deed9f03e4131e4b1b6826ddcb1#rd
https://mp.weixin.qq.com/s?__biz=MzUxODI3OTc3MA==&mid=2247488766&idx=1&sn=
第四讲 TOP排名
d16c24f2cba3a09d33101f56cfa13baf&chksm=f98a13cbcefd9add2f8dfaa45eaa697bea3
889d66f9c3158b74d9fa935b59022b9b2b2144439#rd
https://mp.weixin.qq.com/s?__biz=MzUxODI3OTc3MA==&mid=2247488768&idx=1&sn=
第五讲 应用商店
aff0a841b9565a6faf01748960fca742&chksm=f98a1235cefd9b23ea71f34544043df1bf7
ff24ce1010f79d9154e695268052451296bd47333#rd
Panabit典型配置介绍系列：
序号 名称 链接
|
第一讲 |
流量控制配 置步骤 |
https://mp.weixin.qq.com/s?__biz=MzUxODI3OTc3MA==&mid=2247488770&idx=1&sn= 035576f61c912e96ffe0f486b9d1fa7a&chksm=f98a1237cefd9b216559ddae6d9c7cba42a 7b48be26ea8da868a8b746fa991d12fc9d24bac64#rd |
|||
|
第二讲 |
基于应用的 流量限速 |
https://mp.weixin.qq.com/s?__biz=MzUxODI3OTc3MA==&mid=2247488772&idx=1&sn= b7dda0e8e44f36eb1857a2d87a132baf&chksm=f98a1231cefd9b2767da124101e5f6caa92 35faa402985cfaa9ba613a35bef98b80c331e238d#rd |
|||
|
第三讲 |
基于域名的 流量限速 |
https://mp.weixin.qq.com/s?__biz=MzUxODI3OTc3MA==&mid=2247488774&idx=1&sn= 8d5384b7b800319fbfb06b358c38830d&chksm=f98a1233cefd9b2515fdc03286f2f0c7025 663cb2492b92d90d33a2e2c04962ec004a6f699f9#rd |
策略路由及
https://mp.weixin.qq.com/s?__biz=MzUxODI3OTc3MA==&mid=2247488776&idx=1&sn=
第四讲 基础转发配
961ec911bcde9cd40cf84f7fed8440b3&chksm=f98a123dcefd9b2bfec760ed4c01342359d
置步骤
501836f086e7345ec5c4c8294d12e52990743146f#rd
北京派网软件有限公司 第 11 页 www.panabit.com
AX50C常见问题指南
基于应用的
https://mp.weixin.qq.com/s?__biz=MzUxODI3OTc3MA==&mid=2247488778&idx=1&sn=
第五讲 链 路 负 载
b5467cc378af0b32d455633ff30430a2&chksm=f98a123fcefd9b291ee4b4f4be21c32cdef
（上）
bee6fb556d8e67ab04cde2f457843c47548d2231c#rd
基于应用的
https://mp.weixin.qq.com/s?__biz=MzUxODI3OTc3MA==&mid=2247488780&idx=1&sn=
第五讲 链 路 负 载
6784e7e0c58af1e1f72822b9d9f8c5e2&chksm=f98a1239cefd9b2fee56d840d1198e1c8f4
（下）
64378af7e9b9b277d890d73b44f29632c7e3f3fa5#rd
|
第六讲 |
基于域名的 HTTP管控 |
https://mp.weixin.qq.com/s?__biz=MzUxODI3OTc3MA==&mid=2247488782&idx=1&sn= 01f7974e3440173168258d99cdfbd50f&chksm=f98a123bcefd9b2d0badfba4dcf69e077ae 626fb78a19eef530a5082d810f7e14336c199683e#rd |
|||
|
第七讲 |
基于域名的 DNS重定向 |
https://mp.weixin.qq.com/s?__biz=MzUxODI3OTc3MA==&mid=2247488784&idx=1&sn= 4871368bc8f1c5aeb74a4d0c0ac7c845&chksm=f98a1225cefd9b337c602f2f1a31a6bfec8 803e16a32ed12fb4121b4bcd292a3a7ca0ecfbd38#rd |
https://mp.weixin.qq.com/s?__biz=MzUxODI3OTc3MA==&mid=2247488786&idx=1&sn=
第八讲 DHCP配置
7509771a4a45f6237880658a7a99cf42&chksm=f98a1227cefd9b316f7a681d38f243e1d61
fe86a82d2525d81fd7b15c957b43989fd353678c6#rd
|
第九讲 |
基于域名的 链路负载 |
https://mp.weixin.qq.com/s?__biz=MzUxODI3OTc3MA==&mid=2247488788&idx=1&sn= 146e9111f9aadfa57e37eca81ddbd9c7&chksm=f98a1221cefd9b378dd8d7929ead8255cfd 6b65a1d2bac120d5ade5d6a1ac9c66eb880c29aef#rd |
https://mp.weixin.qq.com/s?__biz=MzUxODI3OTc3MA==&mid=2247488790&idx=1&sn=
第十讲 端口映射
bea3c26684825d8d9d1691112d3b5c55&chksm=f98a1223cefd9b3596e94c924dcfa84d70b
baf451c747d2efead39f86a5a31ede712231cf045#rd
除此之外，可以访问 Panabit技术论坛查找各类技术教程，或是留言讨论，论坛链接：
https://bbs.panabit.com
北京派网软件有限公司 第 12 页 www.panabit.com
